星际重炮 博冠ED天文望远镜外观评测

    折射式天文望远镜是最基础、最容易上手的天文望远镜，也是最容易维护的天文望远镜，它的结构也与摄影镜头最相似。新到站的博冠ED系列102/660就是这样一款复消色差折射天文望远镜。

    博冠ED 102/660望远镜采用大口径、短焦比设计，物镜焦距为660mm，口径为102mm，焦比为6.5(相当于摄影镜头的f/6.5光圈)，除了肉眼观测，也非常适合摄影使用。而使用标准的26mm目镜进行肉眼观测时，放大倍数为25倍。除此之外，ED 102/660的分辨率为1.37"，非常接近102mm口径1.4"的理论值，集光力为294×，极限星等16.9等（月亮星等为-9.7、北极星为1.98等、人眼的观测极限为6等）。

博冠ED 102/660望远镜和稍后要介绍的EM11赤道仪都标配一个蓝色的铝箱

    参数已经说了这么多，那么这支ED 102/660到底是什么样子？让我们打开箱子看看吧！对了，这个铝箱是带锁的，随带两把钥匙。

 ·ED 102/660开箱

打开箱子，可以看见ED102/660附带了寻星镜、天顶镜、目镜、太阳膜和星盘

ED 102/660的主镜，重达4kg……

·采用顶级ED玻璃的APO镜组

    看到102/660前面的“ED”字样，不禁会让我们联想到一些摄影镜头，没错，这个ED也是低色散的意思。望远镜也有紫边？是的，想象一下完全不用特殊镜片的长焦镜头，紫边会明显到什么程度——普消折射望远镜也存在这个问题，所以高档的折射望远镜都采用APO（复消色差）设计，通过APO镜组和低色散镜片来修正色散。

巨大的前组镜片上可以看到漂亮的镀膜

    ED 102/660说明书上的全称是“ED APO 102/660”，它采用了一个3片式的APO镜组，摄影上的效果好于2片式。除了APO设计之外，还采用了一片日本OHARA生产的FPL53 ED玻璃，这种玻璃的折射率为1.43875，色散系数为95.0，在主流的ED镜片中是最高规格，仅次于德国肖特的CAF2萤石镜片(色散系数95.23)，想必这也是博冠敢于公布自己ED玻璃具体型号的原因吧。

·镜身前部设计

    除了镜头盖之外，和一些长焦摄影镜头一样，一体式遮光罩也是很多天文望远镜的标配。

ED 102/660连镜头盖都是金属的

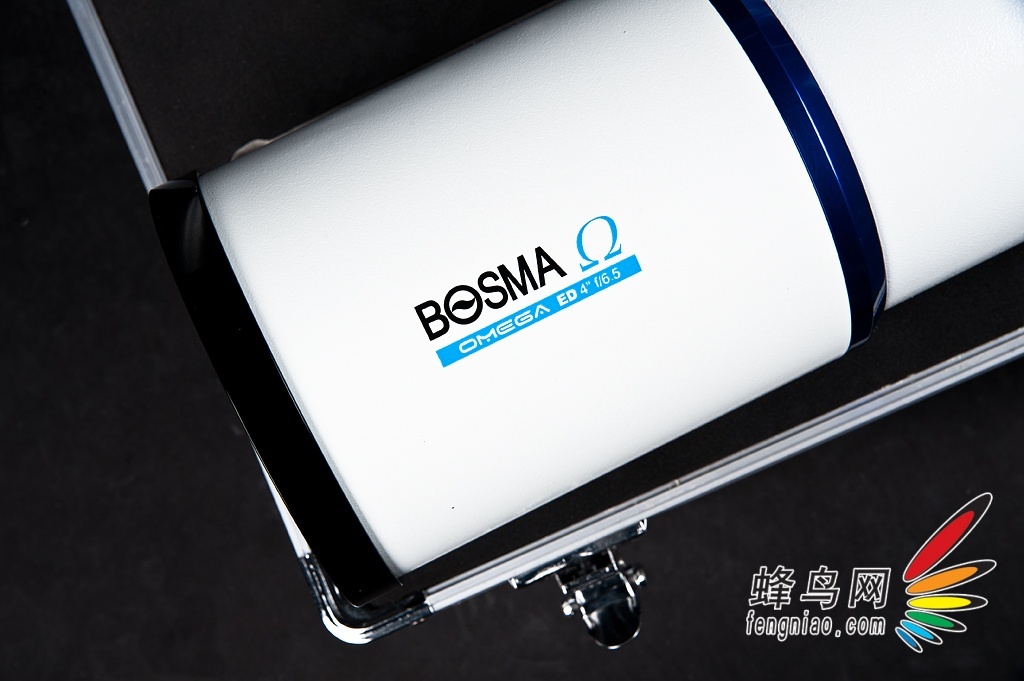

遮光罩上的铭文，这个样品还是Ω系列，但是现在ED 102/660已经被整合到γ系列

遮光罩是伸缩式的，这是最短的状态

遮光罩最多可以伸长到这个程度

    ED 102/660的镜头盖做工精湛，遮光罩的质量也和佳能红圈大炮上装的那些不相上下，蓝色金属装饰环也非常显档次。

·镜身中部设计

         多功能抱箍的底部是与原厂赤道仪和脚架匹配的快装板，同时也有5个标准接口，         可以安装大型快装板，在重型脚架上使用。

抱箍的上部可以看到松紧螺栓，以及预留的多用途螺口

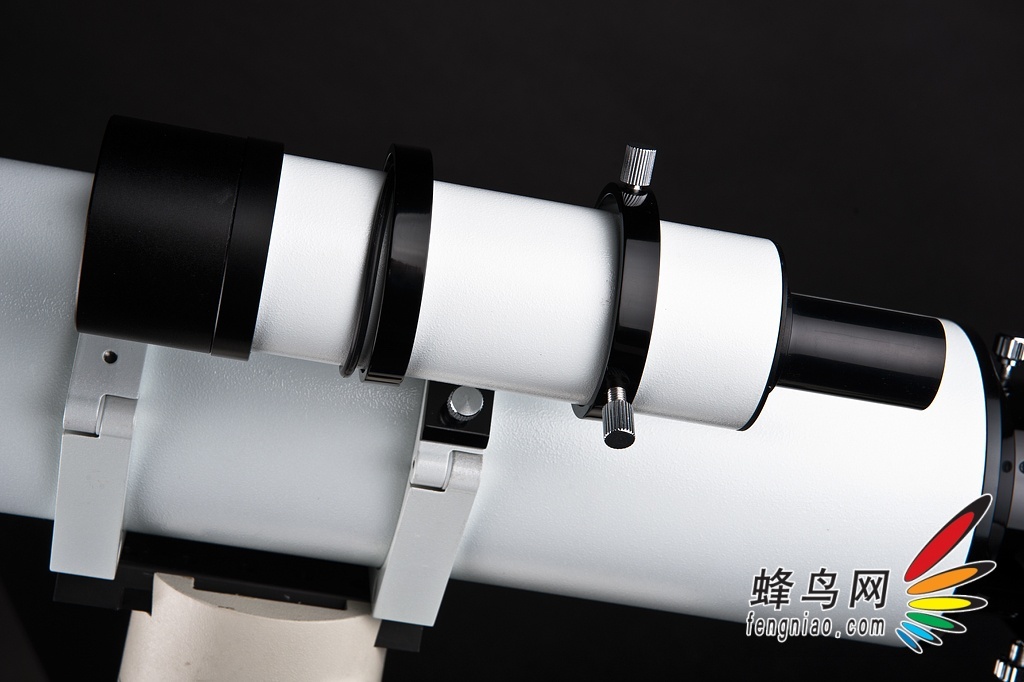

ED 102/660标配了一个7×50(7倍)寻星镜，可以安装在抱箍侧面

寻星镜上也有镀膜，寻星镜抱箍上的螺栓可以调整寻星镜角度

寻星镜目镜同样是镀膜的，并且在眼罩上有消光措施

    抱箍的质量与佳能红圈大炮的脚架环差不多，7倍寻星镜做工也非常好，但是要注意调整角度的螺栓是没有卡位的，不要松的太多，否则有可能导致寻星镜脱落。

·镜身尾部设计

    镜筒尾部有两种尺寸的接口，小尺寸的可以连接通用摄影卡口CA1，从这个角度也可以看见调焦旋钮。

    拆下接口的第一段，使更大口径的接口，用于连接天顶镜或摄影套筒。靠近镜身的那个螺丝是调焦座锁紧螺丝，转动调焦旋钮前，必须先松开这个螺丝。调焦座底部还有一个用于调节阻尼的螺丝。

     ED 102/660采用同轴双速无齿调焦座，速度比为1:10——银色的大旋钮用于一般对焦，行程为每圈1cm，蓝色小旋钮用于对焦微调，行程为每圈1mm——转动银色旋钮1圈等于转动蓝色旋钮10圈。

ED 102/660自带一个2"天顶镜，天顶镜上同样有两种接口。

标配的还有一个26mm目镜，肉眼观测放大倍数为25.4倍。

目镜上的镀膜和橡胶眼罩，带眼镜也可以正常观测

    ED 102/600的扩展性很好，除了标配的配件，也可以选配其它焦段的目镜，以及摄影卡口和摄影套筒进行拍摄。

·ED 102/600全副武装图赏

ED 102/600全配件外观

ED 102/600全配件外观

ED 102/600全配件外观

ED 102/600全配件外观

    所有配件安装完毕，ED 102/660就是我们印象中最常见的那种天文望远镜了，在660这个焦段上，博冠ED 102/660主镜重大4kg，全部配件安装完毕后，重量达到5kg，比近似规格的反射(牛反)和折反(马卡)都重一些，绝对算是一门重炮。

·ED 102/600全副武装图赏（二）

ED 102/600全配件外观

ED 102/600全配件外观

ED 102/600全配件外观

    相信大家注意到ED 102/660下面那个蓝白相间的东西了，接下来我们就来介绍一下这个博冠 追星人 EM11电动赤道仪。

·EM11赤道仪开箱

    与ED 102/660配套的，是博冠 追星人EM11电动跟踪赤道仪，它采用可以自动寻找、跟踪天体目标。如果只是目视观测的话，有个EM10那样的手动赤道仪就可以了，但如果要拍摄天体，最好还是上电跟。

EM11开箱照，里面除了赤道仪，还有重锤，控制手柄，电源和数据线

除了上面那一箱东西之外，还有这么个脚管直径2"的重型不锈钢脚架

脚架为2节脚管设计，这是完全伸展的状态

不过一般情况下，第一节脚管已经完全够用了，中间的载物圆盘也可以增强脚管的稳定性

    EM11赤道仪总重5.7kg，加上重锤和这个不锈钢脚架，总重超过10kg，可以给望远镜提供绝对稳定的支撑。

·安装赤道仪

脚架托盘特写，托盘和固定螺丝旁边各有一个卡位

    EM11赤道仪的底部，两个卡槽正好与脚架托盘吻合，打的卡位需要先将螺丝松开。蓝色部分可以看到电源开关、电源接口和数据线接口，两个数据线接口一个用于连接控制手柄，另一个可以通过串口电缆连接电脑。

EM11赤道仪安装到2"不锈钢脚架上的效果，要先安装赤道仪，再安装重锤。

    赤道仪安装完毕，这一坨十几公斤的铁，绝对可以保证望远镜的稳定使用了。EM11采用直流减速伺服电机双轴电跟驱动，9档手控速度调节，最高达4°/s。传动采用了180齿高精度涡轮蜗杆，齿数越多，跟踪就越准，180属于中等水平，比140、160齿的准，但是不如200多齿的。供电是赤道仪的头等大事，EM11采用12V电源供电，自带变压器，可以使用220V生活电源、外拍电瓶、UPS电源、汽车电源逆变器、1号电池盒等多种电源供电，不过这些东西全得自己另配。

·极轴镜

    调校赤道仪最简单、最基本的办法，就是把极轴镜对准北极星(北天极)，这样赤经轴就完成定位了，赤纬轴也随之锁定。

蓝色的极轴镜保护盖

摘下盖子，6×20极轴镜的目镜就露出来了

打开赤道仪正面的蓝色盖子，露出极轴镜的物镜

赤经轴的角度，通过下面的旋钮来调节，最大仰角达到75°

    一星调校是最基本的调校方法，其它方式，我们在这里就先不多做介绍了。

·控制手柄

    EM11赤道仪采用32位RISC处理器，内部数据库存储多达13万个天体坐标，另可有256个用户自定义目标，全部操作都要通过这个控制手柄来完成，至于手柄的具体功能，我们在以后的实战评测里再介绍。

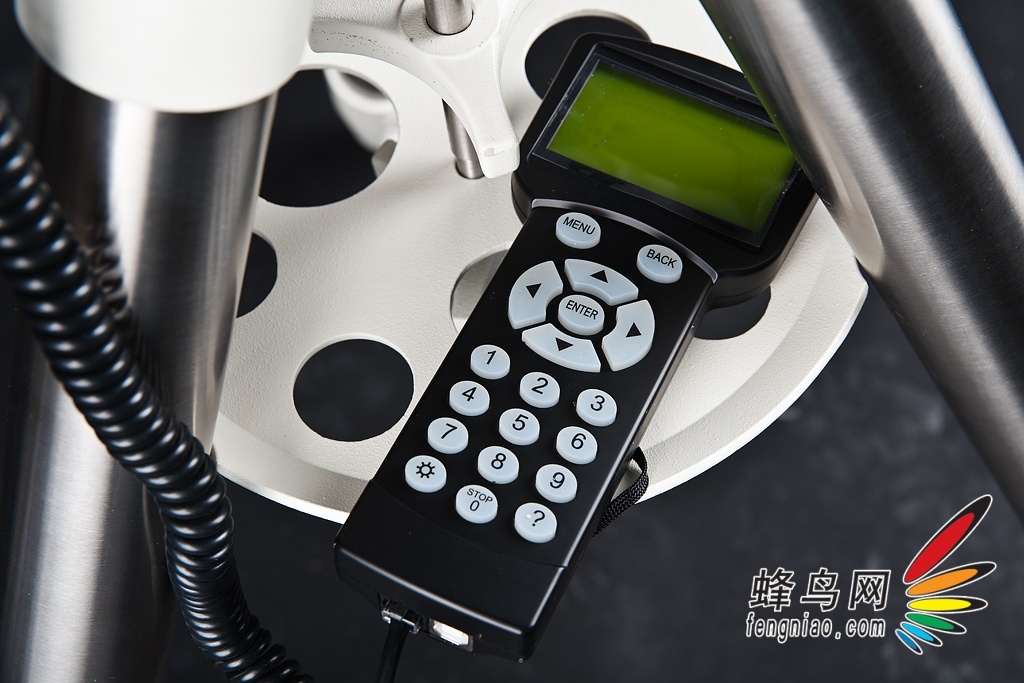

脚架上的载物托盘正好可以放控制手柄

控制手柄上有一个数据线接口和一个USB方口

    前面提到过，EM11的另一个数据线接口可以通过串口数据线连接电脑，如果是笔记本电脑，还需要一条USB-串口转换线。连接电脑后，可以通过Skymap软件控制赤道仪自动寻星。

·望眼镜安装

    赤道仪的快装台，正好匹配望远镜抱箍上面的大型快装板，一竖一斜两个螺丝可以将望远镜固定的非常牢固。

ED 102/660安装到EM11赤道仪上的效果

在这个方向操作赤道仪和望远镜

    安装上望远镜之后，整套设备重量接近20kg，不仅稳定性极好，而且也非常锻炼身体。。。

·总结

    ED 102/660望远镜和EM11赤道仪的外观评测到此结束，这次外观评测让我们对国产天文望远镜有了一个全新的认识，不管是设计还是用料，ED 102/660和EM11都是国货的精品。

ED 102/600+EM11 肉眼观测状态

    ED 102/660+EM11拍摄状态，D700相机也可以用电脑控制，为了控制曝光时间，我们还配了一个Phottix定时快门线。

博冠ED 102/660样片，尼康D7000机身

    由于配套的摄影套筒刚刚到达编辑部，所以正式的实战评测还没有进行，只是先拍了一张月球的样片，我们不久后将会进行后续的实战评测，敬请期待。最后，还要感谢YOMA优码新媒体摄影棚提供本次拍摄场地。
